PhilipsDR维修五例

添加时间：2021/3/30 16:25:04

DR是在X射线电视系统的基础上，利用计算机数字化处理，使模拟视频信号经过采样、模拟与数字转换（analog to digit，A/D）后直接进入计算机中进行存储、分析和保存。数字图像具有较高分辨率，图像锐利度好，细节显示清楚；放射剂量小，曝光宽容度大，并可根据临床需要进行各种图像后处理等优点，还可实现放射科无胶片化，科室之间、医院之间网络化，便于教学与会诊。因此，广泛应用于现代医院医学放射影像诊断领域。该机可以很方便的进行胸部、颈椎、腹部、盆腔以及四肢等部位的检查。昆明市延安医院在用单探测器型飞利浦DR，型号为：Digital DIAGNOST 2.0，高压发生器最大功率为70kW，球管小焦点灯丝为0.6mm，大焦点灯丝为1.2mm，探测器尺寸为43cm×43cm，像素大小为143μm。现就在使用期间该机出现的几例典型故障及维修工程方案进行分析。

1 故障案例一

（1）故障现象。开机自检正常，检查患者时按束光器开关，发现束光器光源不亮。

（2）故障检查与原因分析。首先怀疑照明灯泡灯丝烧断，用万用电表测量灯泡灯丝电阻，电阻值正常，可以肯定灯泡正常；沿着光源的线路继续检查灯泡供电端，发现束光器电源控制板上D21发光二极管状态为红色闪烁，查阅的资料显示正常状态D21红灯不亮，D20绿灯常亮，因此可以判断为电源控制出错，用万用表测量U3控制芯片管脚，发现1、20管脚间电阻为无穷大，判断为该控制芯片损坏。

（3）故障排除。订购U3芯片，更换U3芯片后卤素灯亮，机器恢复正常。

2 故障案例二

（1）故障现象。开机启动正常，在给患者摄片时，机器报错“GENERATOR ERROR”，重启后仍然继续报错。

（2）故障检查与原因分析。“GENERATOR ERROR”为发生器错误，查阅资料显示故障可能发生高压发生器部位。检查高压发生器输入电压，供电止常，排除输入端故障。其次用万用电表测量高压发生器上保险丝F1、F2、F3电阻，阻值均正常，确认未损坏，表明高压发生器输出端无问题，故障不在高压发生器本身。考虑问题应该出在与高压发生器连接的器件上，由于该机器无法曝光，同时球管已使用了3年存在自然损耗的情况，因此最先怀疑为球管故障，随后把连接球管的高压电缆拆下，测量阴极电缆灯丝电阻，小焦点灯丝电阻阻值正常，但大焦点灯丝电阻阻值尢穷大，表明大焦点开路，故判断为球管夫焦点灯烧坏。

（3）故障排除。联系飞利浦售后，经过谈判协商购买1新的同型号球管，更换后机器可以正常曝光，恢复使用（如图1所示）。

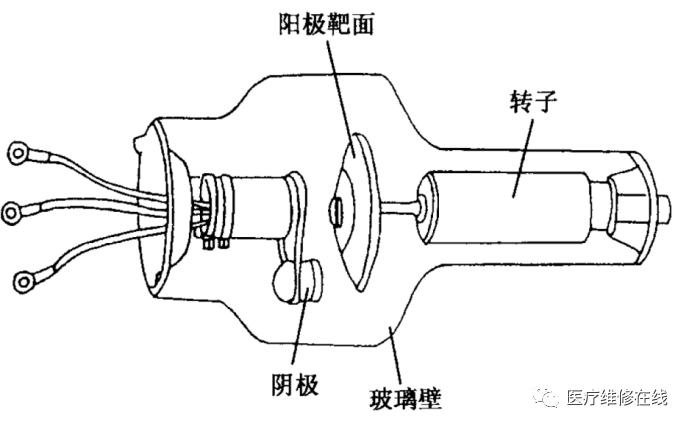

                       图1. X射线球管结构图

3 故障案例三

（1）故障现象。遥控器充电失灵，将充电器放在感应充电板上进行充电，充电指示灯不亮，无法充电。

（2）故障检查与原因分析。拆开遥控器后观察遥控器电路板，发现保险丝电阻有异常，检测保险丝电阻发现，其阻值为无穷大，保险丝电阻烧断。

（3）故障排除。更换该电阻后进行充电，遥控器充电指示灯亮，充电恢复正常。

4 故障案例四

（1）故障现象。开机自检正常，变动探测器位置时球管不能同步跟踪，观察束光器时发现，束光器位置显示消失，进行自动跟踪校正后仍死法进行校正。

（2）故障检查与原因分析。分析故障应该发生在探测器跟踪系统，可能是跟踪系统电源控制部分出问题，随后检测胸片架上电位器，发现该电位器不管在什么位置电阻值都穷大，表明电位器开路，确认电位器损坏。

（3）故障排除。更换电位器进行电阻值调整，束光器位置显示正常，球管自动跟踪功能恢复，机器可以常使用。

5 故障案例五

（1）故障现象。DR开机后在主机工作站的监视器上显示：wall detector not connected（胸片架探测器没有连接），按下曝光开关，不能进行正常曝光，重启机器依然报同样错误。

（2）故障检查与原因分析。查阅相关资料后分析是探测器与主机作站通讯未建立，查看探洲器的自检和指示灯显示都正常，表明探测器状态正常。探测器与主机工作站之间有两条通讯线，一条是用于传输图像数据的光纤，把光纤两端拆掉，一端用手电投照，可以在光纤的另外一端看见手电发出的光亮，光亮无黑点，证明光纤通讯线完好；另外一条是用于探测器与主机工作站之间的通讯用RS232数据线，用万用表测量到RS232数据线是正常的，但是发现数据线在主机工作站端的针脚有些氧化，怀疑因为针脚氧化导致了探测器与工作站主机通讯不良。

（3）故障排除。用酒精和橡皮擦处理连接端的针脚后，重新开机，探洲器与工作站通讯恢复正常，机器工作恢复正常。

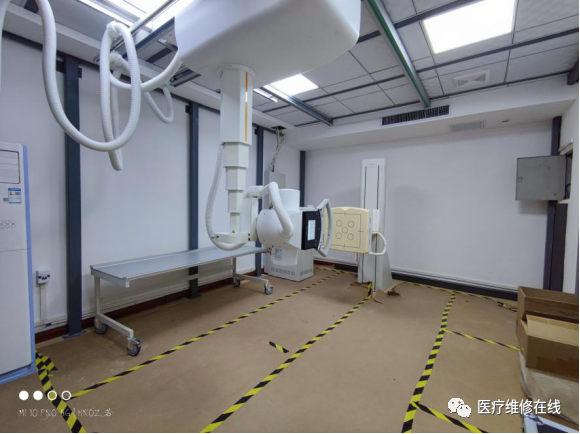

                          图2.  DR

6 小结

现代医院医疗设备住不断的更新，因此产生的故障也是层出不穷多种多样，在处理这故障的时候应当根据具体设备的结构原理进行具体的分析和判断来进行维修，同时做好机器的预防性维修，减少故障的发生。
